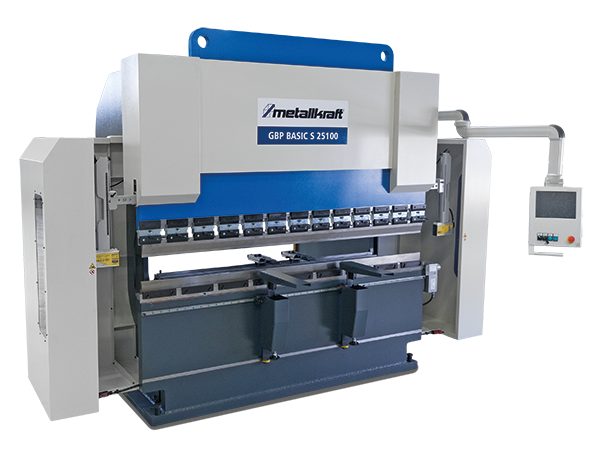

CNC-gesteuerte, hydraulische Gesenkbiegepresse GBP BASIC S
Drei angetriebene Achsen, 2D-Standardsteuerung Cybelec CybTouch 12, motorische Bombierung und manuelle Oberwerkzeug-Schnellklemmung
Produkt Details
Die GBP BASIC S ist, wie der Name verrät, unsere Basisvariante. Die Gesenkbiegepressen dieser Linie sind im Standardlieferumfang mit drei gesteuerten Achsen (Y1, Y2, und R) und der automatisch angesteuerten, motorischen Tischbombierung ausgestattet. Die Höhenverstellung der Hinteranschlagfinger (R-Achse) erfolgt manuell, kann aber optional auch motorisch ausgeführt werden. Die 2D-Standardsteuerung Cybelec CybTouch 12 ist sehr bedienerfreundlich aufgebaut und verfügt über einen großen Funktionsumfang, der fast keine Wünsche offen lässt. Als Option steht Ihnen alternativ die Steuerung Delem DA-58T zur Auswahl. Mit der GBP BASIC S-Serie decken wir Arbeitsbreiten von 1250mm bis 6100mm und Pressleistungen von 60t bis 400t ab.
- Graphische 2D-Steuerung Cybelec CybTouch 12 mit Touch-Bedienoberfläche
- zwei Linearmaßgeber (OPKON) am Oberbalken zur Kontrolle der gewünschten Position mit 0,01mm Auflösung
- CNC-gesteuerter Hinteranschlag mit zwei Hinteranschlagfingern
- X-Achse doppelt linear geführt und über Kugelumlaufspindeln durch AC-Motor angetrieben
- Manuelle Höhenverstellung der Hinteranschlagfinger (R-Achse) über Spindeln und Handräder

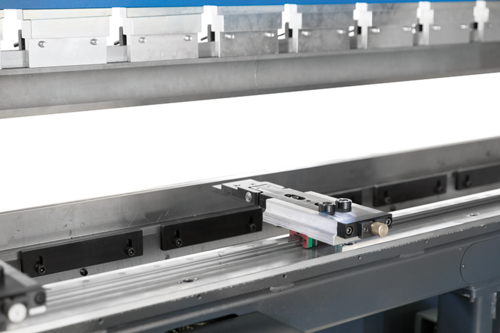

- Hinteranschlagfinger auf Linearführung seitlich manuell verstellbar
- Sicherheits-Laser Fiessler AKAS II mit Pressensicherheitssteuerung Fiessler FMSC
- CNC-gesteuerte, motorische Bombiereinrichtung zur Kompensation der Auffederung
- Bedienpanel an der rechten Maschinenseite an schwenkbarem Arm
- massive und wartungsarme Vierfachführung des Pressbalkens
- manuelle Oberwerkzeug-Schnellklemmung, System Promecam/Amada, seitliche Entnahme
- Rehfuß Oberwerkzeug (Promecam/Amada), Höhe 104,65mm, geteilt (Kastenbiegen)
- Multi-V Matrize (Promecam/Amada), Höhe 60mm, V-Öffnungsweiten 16/22/35/50mm, geteilt (Kstanbiegen)
- mobiles Doppel-Fußpedal mit Sicherheitstritt und Not-Aus-Schlagschalter
- zwei auf Linearführung seitlich schnellverstellbare Frontauflagearme
- steuerungsgeregelte Ölmengenverteilung zwischen den Zylindern
- Überwachung der relativen Position zwischen den Zylindern währen des Biegens
- synchronisierte Zylinder mit High Performance Hydraulikkomponenten von HAWE (ehemals Hoerbiger)
- elektrische Komponenten von Schneider und Mitsubishi
- großzügig dimensionierte Zylinder für maximale Genauigkeit und Lebensdauer aus einem Block gefertigt
- großer Hydrauliktank um die richtige Öltemperatur zu halten
- Hydraulik geschützt durch Überdruckventil
- Antriebsmotoren geschützt durch entsprechende Schutzschalter
- Betriebsanleitung mit CE-Konformitätserklärung und Ersatzteildokumentation
- Komplette Ölbefüllung mit Marken-Hydrauliköl von Eni
- 2D-CNC Steuerungen Delem DA-58T oder CybTouch 15
- 2-Achsen Hinteranschlag X, R für die gesteuerte, motorische Höhenverstellung der Anschlagfinger
- Zusätzliche Hinteranschlagfinger oder Auflagekonsolen
- Zweites Fußpedal für Zwei-Mann-Betrieb
- Manuelle oder vollautomatische Zentralschmierungen
- Sonderlackierung
- Spezielle Ausladungstiefen, Sondereinbauhöhen und vieles mehr auf Anfrage...
Biegelänge und Presskraft sind wesentliche Faktoren, wenn es um die Wahl der geeigneten Abkantpresse geht. Erhöht sich die benötigte Presskraft, steigt auch die Abkantlänge proportional an. Die Gesenkbiegepresse GBP BASIC S erhalten Sie bereits ab einer Biegelänge von 1.250 mm und mit einer Presskraft von 60 Tonnen. Die größte Ausführung verfügt über eine Abkantlänge von 6.100 mm und eine Presskraft von 600 Tonnen. Andere Baugrößen sind auf Anfrage erhältlich.
Mehr Informationen
Impressionen

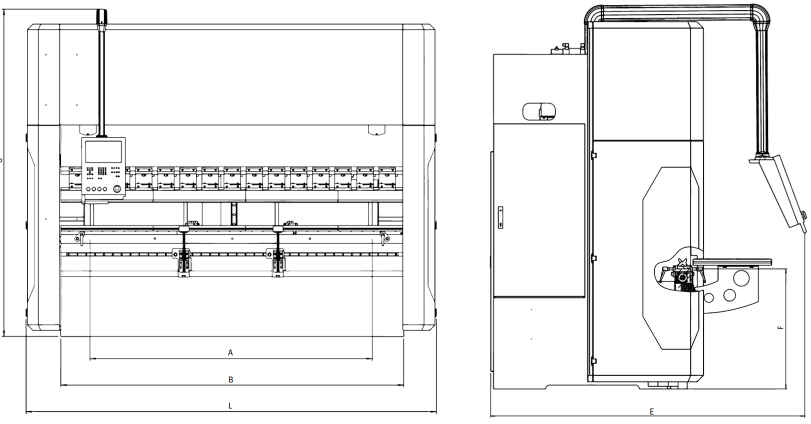

Aufbau
| Maschinentyp | Arbeitsbreite | Presskraft | Ständerdurchlass | Ausladung |
|---|---|---|---|---|
| GBP BASIC S 1260 | 1250mm | 60t | 1050mm | 300mm |
| GBP BASIC S 2065 | 2070mm | 60t | 1670mm | 300mm |
| GBP BASIC S 20100 | 2505mm | 100t | 1670mm | 400mm |
| GBP BASIC S 25100 | 2505mm | 100t | 2100mm | 400mm |
| GBP BASIC S 25135 | 2505mm | 135t | 2100mm | 400mm |
| GBP BASIC S 25175 | 2505mm | 175t | 2100mm | 400mm |
| GBP BASIC S 30100 | 3150mm | 100t | 2600mm | 400mm |
| GBP BASIC S 30135 | 3150mm | 135t | 2600mm | 400mm |
| GBP BASIC S 30175 | 3150mm | 175t | 2600mm | 400mm |
| GBP BASIC S 30220 | 3150mm | 220t | 2600mm | 400mm |
| GBP BASIC S 30320 | 3100mm | 320t | 2600mm | 400mm |
| GBP BASIC S 37175 | 3700mm | 175t | 3100mm | 400mm |
| GBP BASIC S 37220 | 3700mm | 220t | 3100mm | 400mm |
| GBP BASIC S 40175 | 4100mm | 175t | 3600mm | 400mm |
| GBP BASIC S 40220 | 4100mm | 220t | 3600mm | 400mm |
| GBP BASIC S 40320 | 4100mm | 320t | 3600mm | 400mm |
| GBP BASIC S 40400 | 4100mm | 400t | 3600mm | 400mm |
| GBP BASIC S 60220 | 6100mm | 220t | 5600mm | 400mm |
| GBP BASIC S 60320 | 6100mm | 320t | 5600mm | 400mm |
| GBP BASIC S 60400 | 6100mm | 400t | 5600mm | 400mm |
