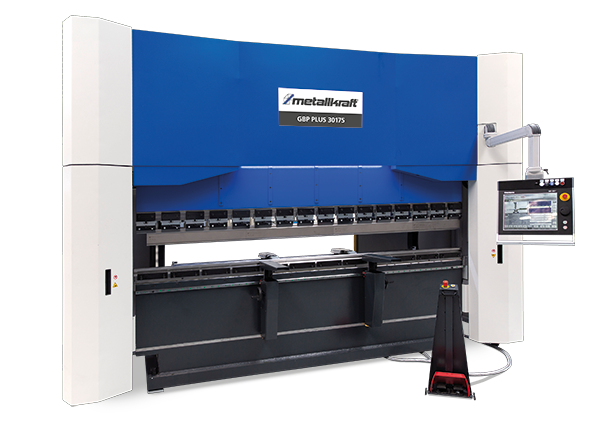

CNC-gesteuerte, hydraulische Gesenkbiegepresse GBP PLUS

• Graphische 2D-CNC-Steuerung Delem DA-58T mit offline Software TL für eine komfortable Programmierung per Touch-Oberfläche
• Qualitativ hochwertige Linearemaßgeber des italienischen Herstellers GIVI Misure mit einer Auflösung von 0,01mm für eine exakte Positionierung des Pressbalkens und damit eine hohe Präzision beim Biegen.
• X-Achse mit Mitsubishi Servoantrieb, Kugelumlaufspindel und doppelter Linearführung je Seite für eine stabile Führung sowie ein optimales Auffangen des Kippmoments und der Hebelkräfte, sodass auch bei hohen Geschwindigkeiten eine sehr gute Positionierung gewährleistet ist.
• R-Achse mit Mitsubishi Servoantrieb, Kugelumlaufspindel und doppelter Linearführung je Seite für eine präzise Positionierung und hohe Lebensdauer der Kugelumlaufspindel
• Zwei Hinteranschlagfinger auf massivem Balken mit doppelter Linearführung für ein Maximum an Stabilität in Z-Richtung
• Motorische Tischbombierung original Wila mit Framo-Motor aus Deutschland für einen homogenen Biegewinkel
• Sicherheitslaser und SPS vom Marktführer Fiessler aus Aichwald für ein maximal sicheres Arbeiten bei größtmöglicher Flexibilität
• Massive Vierfachführung des Oberbalkens für eine optimal gestützte Bewegung und eine vertikale Ableitung der Presskräfte
• Manuelle Oberwerkzeugschnellklemmung Typ Promecam/Amada für einen werkzeugfreien, seitlichen Werkzeugwechsel
• Kompletter Oberwerkzeugsatz aus italienischer Herstellung inklusive Rehfußstempel zum Kastenbiegen
• Kompletter Unterwerkzeugsatz mit Vierfachöffnung aus italienischer Herstellung zum Biegen von Materialstärken von 1mm bis zu 8mm
• Mobiles Fußbedienteil von Bernstein aus Nordrhein Westfalen für die Steuerung des Oberbalkens
• Zwei vordere Blechauflagekonsolen auf Linearführung, die in der Längsachse zur jeweiligen Werkzeugstation verschoben werden können, für ein einfacheres Materialhandling
• Hochwertige Hydraulik von Hoerbiger aus Schongau
• Elektronische Komponenten von Schneider und Mitsubishi
• Mittels Schalter überwachte Seitentür und überwachter Rückraumbereich durch Lichtvorhang Reer aus Italien
• Helle und energiesparende Arbeitsbereich- und Rückraumbeleuchtung mittels LED-Leisten
• Komplette Ölbefüllung mit Marken-Hydrauliköl von Eni

• Graphische 2D-CNC-Steuerung Delem DA-66T mit offline Software TL für eine intuitive, graphische Eingabe der Profile über den sehr großzügigen 17“-Touchscreen-Bildschirm.
• Graphische 3D-CNC-Steuerung Delem DA-69T mit offline Software für die Programmierung der Produkte in 3D und Import von DXF, IGES und STEP
• Steuerungen von Cybelec
• Sicherheitslaser Fiessler AKAS 3PM für eine automatische Laser-Einstellung mit der Möglichkeit, die Oberwange im Eilgang bis zu 2mm über der Werkstückoberfläche fahren zu lassen.
• Zusätzliches Fußpedal für Zwei-Mann-Bedienung
• Steuerung und Schaltschrank an linker Maschinenseite, falls bauliche Gegebenheit oder Platzverhältnisse dies erforderlich machen
• 4-Achsen-Hinteranschlag X, R, Z1, Z2 für das Biegen komplexer Teile an unterschiedlichen Werkzeugstatione
• 5-Achsen-Hinteranschlag X, R, Z1, Z2, Delta X für das schräge Einlegen und Kanten von Werkzeugen
• 6-Achsen-Hinteranschlag in Turmausführung X1, X2, R1, R2, Z1, Z2 für Verfahren in allen drei Dimensionen
• Hydraulische Oberwerkzeugklemmung WILA PRO für mehr Komfort und weniger Zeitaufwand bei sehr häufigen Werkzeugwechseln
• Hydraulische Matrizenklemmung WILA PRO für mehr Komfort und weniger Zeitaufwand bei sehr häufigen Werkzeugwechseln
• Hydraulikaggregat „Power Pack“ in Kombination mit der hydraulischen Oberwerkzeug- und/oder Unterwerkzeugklemmung
• Zusätzlicher Hinteranschlagfinger für Standard-Hinteranschlag für das Biegen komplexer Teile an unterschiedlichen Werkzeugstationen
• Zusätzliche vordere Auflagekonsolen ohne Handradhöhenverstellung zur Vereinfachung des Materialhandlings bei sehr langen und/oder schweren Werkstücken
• Motorische Biegehilfen bei sehr groß dimensionierten und sehr schweren Werkstücken, die nicht mehr durch Muskelkraft gehalten bzw. geführt werden können
• Parkposition für motorische Biegehilfen, um diese außerhalb des Arbeitsbereichs abzustellen und damit im Bedarfsfall die Nutzung der gesamnten Maschinenbreite zu ermöglichen
• Manuelle Zentralschmiereinheit, um die Schmierung der Oberbalkenführung über einen gut zugänglichen Hebel zentral vorzunehmen
• Automatische Zentralschmiereinheit für die automatische Schmierung der Oberbalkenführungen
• Ölkühler für eine konstante Öltemperatur beim Einsatz in der Serienproduktion oder im 2- oder 3-Schicht-Betrieb
• Ölheizung, um die Hydraulikkomponenten beim Einstz in einer nichtbeheizten Umgebung ab dem ersten Hub zu schonen

Biegelänge und Presskraft sind wesentliche Faktoren, wenn es um die Wahl der geeigneten Abkantpresse geht. Erhöht sich die benötigte Presskraft, steigt auch die Abkantlänge proportional an. Die Gesenkbiegepresse GBP PLUS erhalten Sie bereits ab einer Biegelänge von 1.250 mm und mit einer Presskraft von 60 Tonnen. Die größte Ausführung verfügt über eine Abkantlänge von 6.100 mm und eine Presskraft von 600 Tonnen. Andere Baugrößen sind auf Anfrage erhältlich.
